Un guide expert destiné aux ingénieurs de conception et aux spécialistes des achats sur l'optimisation des composants en caoutchouc moulés sur mesure, la navigation dans les normes de tolérance et la rationalisation de la production internationale.
Directives de conception pour les pièces moulées par injection de caoutchouc
La conception de composants en élastomère nécessite une mentalité d'ingénierie distincte par rapport au moulage thermoplastique rigide. Le caoutchouc synthétique subissant une réticulation importante lors de la vulcanisation, la dynamique d’écoulement et le retrait volumétrique dictent des contraintes géométriques précises. L'un des principaux modes de défaillance dans le moulage de caoutchouc sur mesure est une épaisseur de paroi nominale incohérente, qui crée des taux de durcissement non uniformes, de graves vides internes et des marques d'affaissement en surface. Le maintien d'une épaisseur de paroi recommandée de 1,5 mm à 5,0 mm (avec des minimums fonctionnels absolus d'environ 0,5 mm pour les diaphragmes miniatures) garantit un flux de composé équilibré et un équilibre thermique dans toute la cavité.
Les rayons d'angle et les angles de dépouille déterminent directement la longévité de l'outil et l'efficacité d'éjection des pièces. Les coins internes pointus concentrent les contraintes mécaniques et entravent l'écoulement de l'élastomère ; par conséquent, les rayons de congé internes doivent mesurer au moins 25 % de l’épaisseur nominale de la paroi adjacente (minimum 0,5 mm). Bien que l'élasticité inhérente du caoutchouc à faible dureté permette le démoulage (décapage) forcé des contre-dépouilles mineures, l'application d'un angle de dépouille de 1,0 à 2,0 degrés par côté reste critique pour les composés à dureté élevée (au-dessus de 70 Shore A) ou les surfaces texturées afin d'éviter les déchirures lors d'une éjection à grande vitesse.
Pour les profils d’étanchéité, les sections de joints personnalisées nécessitent le strict respect des limites de déformation. Sous une charge de serrage nominale, les joints élastomères doivent subir une compression de 15 à 30 %. Une conception excessive du volume du joint par rapport à la cavité du presse-étoupe provoque un verrouillage hydraulique et une défaillance prématurée de la compression.
| Paramètre de conception | Cible recommandée | RMA Classe A2 (Haute Précision) | ISO 3302-1 Classe M2 |
|---|---|---|---|
| Épaisseur nominale de paroi | 1,5 mm à 5,0 mm | /- 0,10 mm (pour dimensions < 10 mm) | /- 0,16 mm (pour dimensions < 10 mm) |
| Rayon de congé interne | >= 25% de l'épaisseur du mur | /- 0,15 mm (10 à 25 mm) | /- 0,20 mm (10 à 25 mm) |
| Angle de dépouille | 1,0 à 2,0 degrés par côté | /- 0,20 mm (25 à 50 mm) | /- 0,32 mm (25 à 50 mm) |
| Profondeur de contre-dépouille | < 5% sans noyau mécanique | /- 0,25 mm (50 à 80 mm) | /- 0,40 mm (50 à 80 mm) |
Tableau 1 : Paramètres de conception clés et comparaison entre les normes de moulage RMA Classe A2 Precision et ISO 3302-1 Classe M2.

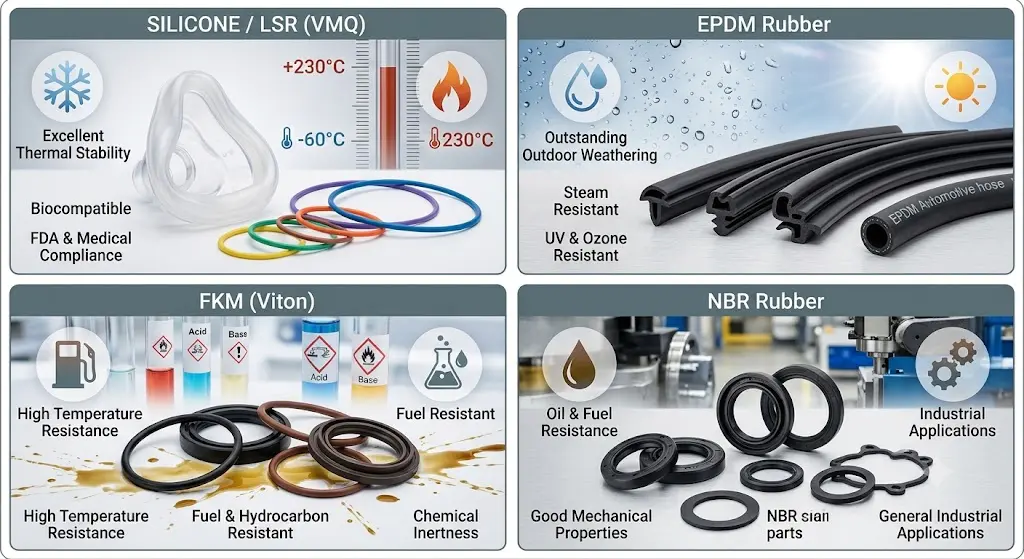

Sélection des matériaux : silicone, EPDM et élastomères spéciaux
La sélection du composé élastomère optimal nécessite d’aligner les structures chimiques des polymères avec les exigences de l’environnement d’exploitation. La densité de réticulation obtenue lors de la vulcanisation influence directement les propriétés physiques, notamment la résistance à la traction, la dureté au duromètre (Shore A) et la résistance à la déformation rémanente. La déformation rémanente à la compression représente la déformation permanente restant après la libération d'une force de compression. Le pourcentage de déformation rémanente à la compression est exprimé mathématiquement par C = [(t0 - t1) / (t0 - tn)] * 100, où t0 est l'épaisseur d'origine de l'éprouvette, t1 est l'épaisseur finale de l'éprouvette après récupération et tn est la hauteur de la barre d'espacement.
Le caoutchouc de silicone (VMQ / Liquid Silicone Rubber - LSR) est doté d'un squelette inorganique silicium-oxygène qui présente une stabilité thermique de -60 degrés C à 230 degrés C. Le LSR offre une biocompatibilité extrême et une faible déformation rémanente à la compression, ce qui en fait le premier choix pour les applications médicales et en contact avec les aliments. L'éthylène propylène diène monomère (EPDM) utilise un squelette d'hydrocarbure non polaire, offrant une résistance exceptionnelle à l'ozone, aux solvants polaires, à la vapeur et aux intempéries extérieures à un coût de matière première nettement inférieur à celui du silicone. Les élastomères fluorocarbonés (FKM/Viton) utilisent des liaisons carbone-fluor pour offrir une résistance supérieure aux fluides contre les hydrocarbures aromatiques agressifs, les carburants synthétiques et les produits chimiques concentrés jusqu'à 250 °C.
| Type de polymère élastomère | Plage de dureté | Température de service (deg C) | Résistance à la traction | Conformité réglementaire clé |
|---|---|---|---|---|
| Silicone (VMQ/LSR) | 10 à 80 Shore A | -60 à 230 | 5 à 11 MPa | FDA 21 CFR 177.2600, USP Classe VI |
| Caoutchouc EPDM | 40 à 90 rivage A | -45 à 150 | 8 à 20 MPa | NSF 61 (eau potable), options TPV recyclables |
| Fluoroélastomère (FKM) | 50 à 90 rivage A | -20 à 250 | 10 à 18 MPa | Indice de flamme UL94 V-0, spécifications OEM automobiles |
| Nitrile (NBR) | 30 à 90 rivage A | -30 à 120 | 7 à 18 MPa | Normes d'exposition aux carburants et huiles commerciales |
Les mandats de conformité sur les marchés nord-américains imposent une rigueur dans la formulation des composés. Les produits destinés à un contact répété avec des aliments doivent utiliser des ingrédients répertoriés sous FDA 21 CFR 177.2600. Les composants de soins de santé nécessitent des tests de réactivité biologique USP classe VI, vérifiant la non-toxicité dans le cadre d'évaluations systémiques et intracutanées. Les pièces de distribution d'eau potable nécessitent la certification NSF 61 pour garantir l'absence de substances lixiviables toxiques en cas d'exposition ambiante et élevée à l'eau chaude.
Le processus de moulage par injection, l'outillage et l'assurance qualité
Le moulage par injection de caoutchouc diffère fondamentalement du traitement thermoplastique en ce qui concerne la gestion thermique du fût. Les composés de caoutchouc sont plastifiés à l'intérieur d'un fût à température contrôlée entre 70 et 90 degrés C pour maintenir la viscosité du fluide sans déclencher une réticulation prématurée (roussissement). Une pression d'injection élevée (1 000 à 2 000 bars) force le caoutchouc homogène préchauffé dans une cavité de moule chauffée (160 à 200 degrés C). L'énergie thermique à l'intérieur de la cavité initie une vulcanisation rapide, transformant le polymère fluide en une matrice solide élastique avant l'éjection de la pièce.
Comparaison de l'architecture des processus : injection, compression et transfert
- Moulage par injection : Remplissage entièrement automatisé à cavité fermée. Temps de cycle rapides (30 à 120 secondes). Idéal pour les géométries complexes et volumineuses nécessitant des tolérances RMA de classe A2. Investissement initial élevé en outillage.
- Moulage par transfert : Semi-automatique, précision intermédiaire. Les forces du piston, pré-mesurées, s'exercent depuis un pot jusqu'aux cavités fermées du moule. Coût d’outillage inférieur à celui de l’injection ; adapté aux volumes faibles à moyens et au surmoulage d'inserts métalliques.
- Moulage par compression : Chargement manuel des préformes dans une cavité ouverte. Temps de cycle plus longs (3 à 10 minutes). Faible investissement en outillage ; mieux adapté aux joints grand format, aux tirages à faible volume et aux composés à dureté ultra élevée.
Les protocoles de contrôle qualité exploitent le système d’appel standardisé ASTM D2000. Une légende de matériau typique telle que ASTM D2000 M2BG714 B14 EA14 définit la famille de polymères (BG = NBR), la dureté au duromètre (70 /- 5 Shore A), la résistance à la traction minimale (14 MPa) et les suffixes d'exigences de test spécifiques pour la déformation rémanente à la compression (B14) et la résistance aux fluides (EA14).
| Défaut de moulage | Analyse des causes profondes | Solution de conception/processus préventif |
|---|---|---|
| Flash excessif | Force de serrage insuffisante ; lignes de séparation usées ; pression d'injection excessive | Augmenter le tonnage des pinces ; redessiner les lignes de séparation ; appliquer un post-traitement d'ébavurage cryogénique |
| Plan court (sous-remplissage) | Guérison prématurée (brûlure) ; air emprisonné ; volume de tir insuffisant | Incorporer des micro-aérations (profondeur 0,02 mm) ; température du baril plus basse; optimiser la taille des coureurs |
| Porosité / Cloquage | Volatils piégés ou humidité dans le composé ; vulcanisation incomplète | Implanter des systèmes de moulage assisté par vide ; prolonger le temps de séjour du traitement ; matières premières pré-séchées |
| Marques d'écoulement/lignes de tricot | Faible température de fusion ; mauvaise fusion des fronts d'écoulement entre les cœurs | Augmenter la vitesse d'injection ; élever la température de surface du moule ; déplacer les positions des portes |
Facteurs de coûts, prototypage et sélection des partenaires
La rentabilité unitaire du moulage de caoutchouc sur mesure dépend des dépenses d'outillage amorties, de la masse des matières premières, du temps de cycle et des exigences de post-traitement. Le modèle mathématique de coût par pièce est représenté par Coût unitaire = (Coût d'outillage / Volume total de production) Coût des matériaux [(Taux horaire de la machine * Temps de cycle) / Nombre d'empreintes] Coût de post-traitement.
Les coûts d'outillage varient en fonction du nombre d'empreintes, de la qualité de l'acier (par exemple, P20 par rapport au NAK80/H13 trempé) et de la conception du système de glissières. Un moule prototype à cavité unique coûte généralement entre 2 500 et 6 000 dollars avec un délai de livraison de 2 à 3 semaines. La production d'outillages en acier trempé multi-empreintes (8 à 32 empreintes) varie de 12 000 $ à 45 000 $, nécessitant 4 à 6 semaines pour la fabrication, l'échantillonnage T1 et la vérification des dimensions de la MMT.
Pour la production en faible volume (500 à 5 000 unités), des outils souples en aluminium ou des inserts de moule imprimés en 3D (utilisant des résines photopolymères à haute température) constituent une solution de pontage rentable. Bien que le prototypage rapide accélère la validation, les ingénieurs doivent tenir compte des différences mineures dans les propriétés des matériaux entre les prototypes de résines additives et les composés de production finaux moulés par injection.
Cadre d’évaluation des partenaires de fabrication
Lors de l’évaluation des partenaires de fabrication internationaux par rapport aux partenaires de fabrication locaux, les équipes d’approvisionnement doivent auditer les fournisseurs par rapport aux principales étapes de qualité et d’ingénierie :
- Certifications du système qualité : ISO 9001 (Qualité générale), IATF 16949 (Automobile) ou ISO 13485 (Dispositifs médicaux).
- DFM et simulation en interne : Capacités avancées d'analyse du flux de moule pour prédire les pièges à air, l'équilibre de remplissage et le retrait volumétrique avant la découpe de l'acier.
- Expertise avancée en surmoulage : Expérience démontrée en surmoulage multi-shots ou par insert (liage du caoutchouc directement sur des substrats métalliques ou plastiques à l'aide d'apprêts chimiques).
- Propriété et garantie de l'outil : Droits de propriété complets transférés à l'acheteur lors du paiement, combinés à une garantie à vie de maintenance de l'outil pendant toute la durée de vie active de la production.
Accélérez votre projet de moulage de caoutchouc personnalisé
Téléchargez vos fichiers CAO dès aujourd'hui pour recevoir un examen complet de la conception pour la fabricabilité (DFM), comprenant une analyse du cumul des tolérances, des recommandations de composés et un devis de production instantané.
Demander un examen et un devis DFMFoire aux questions
Quelles sont les règles de conception les plus importantes pour les pièces moulées par injection de caoutchouc sur mesure ?
Maintenez une épaisseur de paroi uniforme entre 1,5 mm et 5,0 mm, spécifiez des rayons de congé internes égaux à au moins 25 % de l'épaisseur de la paroi, appliquez des angles de dépouille de 1,0 à 2,0 degrés par côté et concevez les pièces pour qu'elles s'alignent avec les tolérances de précision standard RMA classe A2.
Comment choisir entre le silicone et l’EPDM pour mon projet de moulage de caoutchouc ?
Sélectionnez le silicone (VMQ/LSR) pour les températures extrêmes (-60 à 230 degrés C), la compatibilité biologique, la conformité FDA/USP ou les exigences de faible déformation rémanente à la compression. Choisissez l'EPDM pour les applications extérieures rentables nécessitant une résistance élevée à l'ozone, aux intempéries, à la vapeur et aux fluides polaires.
Quel est le coût typique par pièce pour le moulage par injection de caoutchouc et quels facteurs l’influencent ?
Le coût unitaire dépend du choix du matériau, du volume de la pièce, du temps de durcissement, du nombre de cavités et de la méthode d'ébavurage. Les outils à forte cavitation réduisent considérablement les dépenses en main-d'œuvre et en temps machine par pièce sur de grands volumes de production.
Combien de temps faut-il pour fabriquer des outils de moulage par injection pour les pièces en caoutchouc ?
Un prototype ou un outillage logiciel nécessite généralement 2 à 3 semaines. La production de moules en acier multi-empreintes nécessite généralement 4 à 6 semaines, y compris la conception de l'outil, l'usinage CNC, le traitement EDM et la validation initiale de l'échantillon T1.
Quels sont les défauts courants dans le moulage par injection de caoutchouc et comment puis-je les éviter ?
Les défauts courants incluent les bavures (atténuées par des lignes de séparation précises et l'ébavurage cryogénique), les projections courtes (évitées par la ventilation sous vide et la gestion du grillage) et la porosité interne (contrôlée via un moulage assisté par vide et des cycles de durcissement optimisés).
Quelles exigences de la FDA ou de qualité médicale s'appliquent aux pièces en caoutchouc aux États-Unis ?
Les pièces en contact avec les aliments doivent être conformes à la norme FDA 21 CFR 177.2600. Les composants de qualité médicale nécessitent des tests d'évaluation biologique USP classe VI, tandis que les composants d'eau potable exigent la certification NSF 61.
Comment le moulage par injection se compare-t-il au moulage par compression ou par transfert pour les composants en caoutchouc ?
Le moulage par injection offre une précision dimensionnelle supérieure, une cohérence automatisée et des temps de cycle rapides pour des volumes élevés. Le moulage par transfert est rentable pour les volumes moyens et le collage d'inserts, tandis que le moulage par compression offre les coûts d'outillage initiaux les plus bas pour les pièces de faible volume ou de grand format.
