Le surmoulage d'élastomères doux au toucher comme les élastomères thermoplastiques (TPE) ou les polyuréthanes thermoplastiques (TPU) sur du plastique rigide, du métal ou des cartes de circuits imprimés (PCB) améliore la prise ergonomique, amortit les vibrations et crée une protection étanche contre la pénétration de liquides. Cependant, les défaillances du produit, telles que le délaminage des limites, les marques d'enfoncement, les cycles de refroidissement prolongés ou le gauchissement excessif des pièces, sont souvent dues à une conception d'épaisseur de paroi incorrecte.
Les directives de conception génériques suggèrent souvent de maintenir une épaisseur de paroi uniforme de 2,0 mm. En pratique, l’épaisseur optimale de la peau dépend fortement des matériaux de substrat spécifiques, des besoins en renforcement structurel, des rapports de longueur d’écoulement et des exigences d’adhésion. Ce guide technique décrit les matrices d'épaisseur précises, les considérations de processus, les règles structurelles DFM et les protocoles de validation pour les applications de surmoulage.
1. Épaisseur de surmoulage (peau) recommetée par matériau et substrat
La détermination de l'épaisseur du surmoulage nécessite d'équilibrer le retour tactile fonctionnel avec les contraintes thermiques, le retrait volumétrique et les pénalités de temps de cycle. Les élastomères possèdent des coefficients de dilatation thermique linéaire (CLTE) plus élevés que les substrats rigides ; des peaux de surmoulage trop épaisses exercent une contrainte contractile élevée pendant le refroidissement, conduisant à un gauchissement du substrat ou à un cisaillement de l'adhésif.
La matrice ci-dessous fournit des limites d'épaisseur précises sur les substrats de fabrication de base :
| Matériau du substrat | Épaisseur minimale de la peau | Épaisseur nominale recommandée | Épaisseur maximale renforcée | Applications principales et remarques |
|---|---|---|---|---|
| Plastiques techniques (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50 mm | 3,50 mm | Electronique grand public, poignées d'outils électriques. Excellent potentiel de liaison chimique via diffusion moléculaire en surface. |
| Polyamides haute température (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Carters de moteurs automobiles, capteurs industriels. Nécessite des températures d’outil élevées pour obtenir une adhérence chimique complète. |
| Plastiques semi-cristallins (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | La faible énergie de surface rend la liaison chimique difficile ; repose fortement sur des fonctionnalités de verrouillage mécanique. |
| Métaux (Aluminium moulé sous pression, Zinc, Acier) | 1,00 mm | 2,00 - 3,00 mm | 4,00 mm | Instruments chirurgicaux, poignées pour équipements lourds. Une conductivité thermique élevée fait fondre rapidement les frissons ; nécessite un préchauffage. |
| PCB et électronique encapsulés | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Moulage basse pression ou surmoulage délicat. L'épaisseur doit protéger les composants délicats contre les pressions de serrage. |

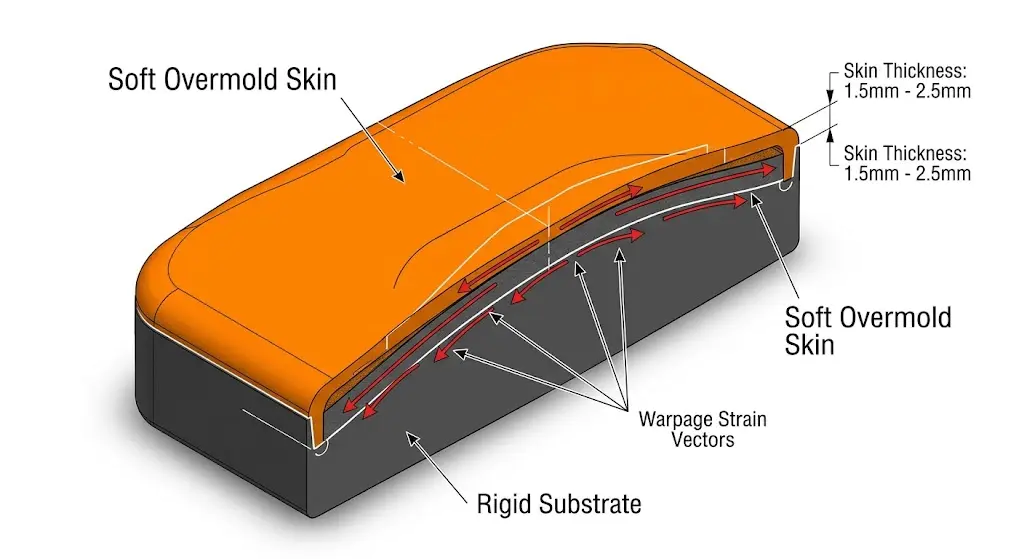

Remarque de conception : Les poignées souples nécessitent généralement une épaisseur nominale de 1,5 à 2,5 mm pour obtenir un amortissement tactile adéquat. Les épaisseurs inférieures à 1,0 mm semblent rigides, tandis que les sections supérieures à 3,5 mm prolongent considérablement les temps de refroidissement et introduisent des vides internes.
2. Épaisseur cutanée minimale injectable et techniques à paroi mince
La réalisation d'un surmoulage fiable de parois minces (inférieures à 1,0 mm) sans bavures, projections courtes ou marques d'hésitation en surface dépend du contrôle des rapports de longueur d'écoulement (L/T) et de la viscosité de la matière fondue.
Lorsque le rapport longueur d’écoulement/épaisseur de paroi (L/T) dépasse 100 : 1, les formulations TPE standard gèlent prématurément. Les formulations TPE/TPU à haut débit avec un indice de fusion élevé (MFI > 25 g/10 min à 190°C/2,16 kg) permettent des épaisseurs de paroi minimales jusqu'à 0,50 mm - 0,75 mm sur des trajets d'écoulement courts (< 50 mm).
Directives clés en matière de processus et d'outillage pour le surmoulage à paroi mince :
- Températures élevées des outils : Augmentez les températures de la cavité du moule du substrat de 15 °C à 25 °C pour éviter un gel précoce pendant la phase d'injection.
- Vanne à déclenchement séquentiel ou canaux chauds : Déposez les portes à pointe chaude directement sur les sections plus épaisses de la zone de surmoulage pour minimiser les chutes de pression.
- Vitesses d'injection élevées : Remplissez rapidement les cavités minces avant que la solidification de la couche cutanée ne se produise, en utilisant des profils de compactage précis en plusieurs étapes pour éviter les éclairs.
- Contrôle de la profondeur de ventilation : Une micro-ventilation de précision (profondeur de 0,010 mm à 0,015 mm) est essentielle à proximité des bords fins pour éviter les brûlures d'air emprisonné sans provoquer de flash de résine.
3. Règles de conception pour les murs, nervures, bossages et transitions uniformes
Une épaisseur de surmoulage non uniforme provoque un retrait différentiel, qui crée des concentrations de contraintes localisées et un soulèvement des bords. Le respect de proportions géométriques strictes maintient l’intégrité structurelle et des transitions peau-substrat transparentes.
Rapports DFM géométriques :
- Rapport peau-à-mur : L'épaisseur du surmoulage doit idéalement correspondre à 60 % à 80 % de l'épaisseur de la paroi du substrat sous-jacent pour éviter toute distorsion thermique du substrat lors de l'insertion de la injection.
- Épaisseur interne des nervures : Les nervures intégrées sous ou dans la peau du surmoulage ne doivent pas dépasser 50 % de l'épaisseur nominale de la paroi principale du surmoulage. (par exemple, épaisseur des nervures du substrat = 0,50 * épaisseur de la peau du surmoulage).
- Rayons internes (R) : Évitez les coins intérieurs pointus. Prévoyez un rayon minimum de R = 0,5 mm ou 0,5 à 0,75 fois l'épaisseur de la paroi à tous les points d'intersection pour minimiser les facteurs de concentration des contraintes.
- Étape d'arrêt et rainures de verrouillage : Ne terminez jamais une peau surmoulée sur une surface affleurante. Concevez une marche d'arrêt périmétrique d'une profondeur égale à l'épaisseur totale de la peau, combinée à une rainure de verrouillage mécanique de 0,5 mm x 0,5 mm pour éviter le pelage le long des bords exposés.
4. Préparation du substrat, apprêts et tests de force de liaison
Une pièce surmoulée durable nécessite une force d’adhésion interfaciale élevée. Les mécanismes d'adhésion se répartissent en deux catégories principales : Liaison par diffusion chimique and Verrouillage mécanique .
Méthodes de prétraitement de surface :
- Traitement du plasma atmosphérique/flamme : Augmente l'énergie de surface des polymères non polaires (par exemple, le polypropylène) au-dessus de 44 dynes/cm pour maximiser le mouillage.
- Apprêts chimiques/agents de couplage silane : Appliqué sur des alliages métalliques ou des substrats céramiques avant le moulage pour former des liaisons covalentes avec les résines élastomères entrantes.
- Sablage de médias abrasifs : Crée une micro-rugosité sur les métaux (Ra 2,5 - 6,3 µm), améliorant considérablement le clavage mécanique.
Tests de validation d'adhérence standards :
L'intégrité de la liaison est évaluée à l'aide de protocoles de test standardisés :
- Test de pelage à 90 degrés (ASTM D903 / ISO 813) : Quantifie la force requise pour décoller la bande de surmoulage du substrat. Les valeurs industrielles acceptables vont de 3,5 à 8,0 N/mm selon le duromètre.
- Test de cisaillement par recouvrement (ASTM D1002) : Évalue la résistance au cisaillement sous charge de traction.
Cible du mode de défaillance : Les protocoles de contrôle qualité exigent Échec de cohésion (où le matériau élastomère se déchire à l'intérieur) plutôt que Défaillance de l'adhésif (où la peau se décolle proprement au niveau de l'interface).
5. Outillage, ventilation, simulation de flux de moulage et compromis sur les coûts
L’épaisseur de la peau influence directement le coût unitaire de fabrication, le temps de cycle et les taux de rebut. Étant donné que le temps de refroidissement du plastique évolue de façon exponentielle avec l'épaisseur de la paroi (le temps de refroidissement est proportionnel au carré de l'épaisseur de la paroi), l'ajout d'épaisseur entraîne une pénalité importante en termes de temps de cycle.
Allocations de retrait et simulation CAE :
Les matériaux surmoulés présentent un retrait volumétrique allant de 1,2 % à 2,5 %, nettement plus élevé que les thermoplastiques techniques rigides (0,4 % à 0,7 %). Les concepteurs d'outillage doivent calculer le retrait différentiel dans le logiciel d'analyse Moldflow (CAE) pour garantir la précision de la forme nette.
Principaux résultats de l’analyse CAE à évaluer :
- Retrait volumétrique au gel : Assure un emballage uniforme à travers les transitions d’épaisseur.
- Déflexion/déformation volumétrique : Identifie si le refroidissement asymétrique sur un côté d'un substrat métallique ou PCB induira des forces de flexion.
- Contrainte de cisaillement interfaciale : Évalue si les pressions du débit d’injection déplaceront ou endommageront les éléments délicats du substrat ou les inserts pré-placés.
Obtenez votre examen et votre devis DFM de surmoulage
L'optimisation de l'épaisseur du surmoulage nécessite un équilibre entre l'uniformité des parois, la conception des outils, la compatibilité des matériaux et les exigences tactiles. Notre équipe d'ingénieurs propose des évaluations DFM (Design for Manufacturability) complètes, des simulations thermiques/déformation Moldflow et des services de prototypage rapide.
- Délai d'exécution : Commentaires DFM dans les 24 heures ; outillage prototype en 5 à 7 jours ouvrables.
- Normes de conformité : Élastomères de qualité médicale ISO 13485, USP classe VI, options de matériaux conformes RoHS/REACH.
Soumettez vos fichiers CAO 3D (STEP/IGES) ainsi que les spécifications du substrat pour recevoir une évaluation détaillée de l'épaisseur et de la fabricabilité de la part de nos spécialistes du moulage par injection.
Foire aux questions (FAQ)
1. Quelles épaisseurs de surmoulage sont recommandées pour les substrats courants tels que l'ABS, le PC, l'aluminium et les PCB ?
Les épaisseurs nominales recommandées sont de 1,5 à 2,5 mm pour les plastiques techniques comme l'ABS et le PC, de 2,0 à 3,0 mm pour les métaux comme l'aluminium et de 1,5 à 2,0 mm pour les PCB encapsulés afin de garantir une protection adéquate sans appliquer de contrainte thermique excessive aux composants électroniques sensibles.
2. Quelle est l'épaisseur minimale pratique de surmoulage réalisable avec le TPE, et quels changements de processus le permettent ?
L'épaisseur minimale pratique est de 0,50 à 0,75 mm en utilisant des formulations TPE/TPU à haut débit. Pour y parvenir, il faut des températures élevées dans la cavité du moule, des vitesses d'injection élevées, des vannes séquentielles et une micro-ventilation de précision pour éviter un gel prématuré.
3. Comment puis-je concevoir pour obtenir une épaisseur de paroi uniforme et éviter les traces d'évier ou le délaminage ?
Maintenez l'épaisseur du surmoulage entre 60 % et 80 % de la paroi du substrat sous-jacent, concevez des nervures internes ne dépassant pas 50 % de la paroi principale du surmoulage, incluez des rayons de transition généreux (minimum 0,5 mm) et incorporez des marches d'arrêt périmétriques avec des rainures de verrouillage mécanique.
4. Comment dois-je préparer un substrat pour maximiser la force d’adhérence pour le surmoulage ?
Les substrats peuvent être préparés à l'aide d'un plasma atmosphérique ou d'un traitement à la flamme pour augmenter l'énergie de surface, en appliquant des apprêts de couplage au silane pour les métaux ou en effectuant un sablage pour créer une rugosité mécanique de surface. Visez une rupture cohésive lors des tests de pelage ASTM D903.
5. Quel est l'impact de l'épaisseur du surmoulage sur le temps de refroidissement et le coût global de la pièce ?
Le temps de refroidissement augmente de façon exponentielle avec le carré de l’épaisseur de la paroi. L'augmentation de l'épaisseur de la peau de 1,5 mm à 3,0 mm peut plus que doubler le temps de cycle de refroidissement requis, augmentant ainsi considérablement les coûts de fabrication unitaires.
6. Qu'est-ce qui cause le décollement du surmoulage le long des arêtes vives et comment la géométrie l'empêche-t-elle ?
Le pelage se produit lorsque les forces de cisaillement agissent sur les bords affleurants exposés avec un faible ancrage mécanique. La conception d'un pas d'arrêt défini le long de la ligne de séparation, combinée à une contre-dépouille ou à une rainure de rétention mécanique, ancre le bord et empêche le pelage sous l'abrasion mécanique.
